Что такое старение кварцевых кристаллов? Причины, последствия и стратегии смягчения последствий.

Каждый инженер ожидает, что кварцевый кристалл будет обеспечивать стабильную частотную характеристику на протяжении всего срока службы изделия. Однако даже самый высококачественный кристалл не сохраняет одну и ту же частоту вечно. В течение месяцев и лет эксплуатации естественным образом происходят небольшие изменения частоты из-за явления, известного как старение кварцевого кристалла.

Для многих потребительских устройств эти изменения могут остаться незамеченными. Но в телекоммуникационном оборудовании, системах промышленной автоматизации, автомобильной электронике и системах точной синхронизации долговременный дрейф частоты может влиять на точность синхронизации, надежность связи и общую производительность системы. Понимание причин старения кварцевых резонаторов и способов его минимизации может помочь инженерам принимать более взвешенные решения по выбору компонентов и поставщиков. Итак, что вызывает старение кварцевых резонаторов и как производители могут уменьшить его влияние?

Определение старения кристаллов и долговременной стабильности частоты

Старение кварцевого кристалла — это постепенное и необратимое изменение резонансной частоты кристалла с течением времени. Это изменение частоты обычно происходит после изготовления и продолжается на протяжении всего срока службы устройства, хотя скорость старения обычно снижается по мере созревания кристалла.

В отличие от кратковременных колебаний частоты, вызванных изменениями температуры или напряжения, старение — это долговременный процесс, обусловленный физическими и химическими изменениями внутри кристалла.

Что вызывает дрейф частоты с течением времени?

Кварцевый кристалл вибрирует с очень точной частотой, определяемой его физическими размерами и свойствами материала. Со временем несколько микроскопических факторов могут изменять эти характеристики, что приводит к измеримому сдвигу частоты во времени.

К распространенным механизмам относятся:

• Релаксация напряжений внутри кристаллической заготовки
• Загрязнение остаточными газами внутри упаковки
• Изменения в материалах электродов
• Деградация уплотнения. Механическое напряжение от термических циклов.

Эти изменения постепенно влияют на резонансную частоту кристалла, что приводит к проблемам с долговременной стабильностью частоты в прецизионных приложениях.

Понимание скорости старения осциллятора

Скорость старения осциллятора обычно выражается в частях на миллион (ppm) в год.

Например:

Тип кристалла	Типичная скорость старения
Стандартный SMD-кристалл	±3 до ±5 ppm/год
Хрусталь промышленного качества	±1 до ±3 ppm/год
TCXO	±0,5 до ±2 ppm/год
OCXO	< ±0,1 ppm/год

Хотя эти значения могут показаться небольшими, даже незначительные отклонения частоты могут существенно накапливаться в высокоточных системах синхронизации.

В системах синхронизации телекоммуникаций, GPS-приемниках и промышленных сетях управления минимизация износа становится важным аспектом проектирования.

Почему важна долговременная стабильность частоты

Долгосрочная стабильность частоты напрямую влияет на:

• Точность синхронизации сети
• Целостность передачи данных
• Точность синхронизации датчика
• Характеристики позиционирования GPS
• Надежность промышленной автоматизации

В системах, критически важных для выполнения конкретных задач, поддержание стабильной частоты на протяжении многих лет может быть столь же важным, как и достижение первоначальной точности частоты.

Основные факторы, ускоряющие старение</p>

Хотя полностью исключить старение кристаллов невозможно, ряд факторов может значительно ускорить этот процесс.

Понимание этих переменных помогает инженерам выбирать продукты с лучшими характеристиками.Надежность кварцевого генератора и более длительный срок службы.

Качество упаковки и методы запечатывания

Одним из важнейших факторов, влияющих на старение кварцевых кристаллов, является качество их упаковки.

Кристаллический корпус служит защитной средой, изолирующей резонатор от внешних загрязнений и влаги. Плохая герметизация может позволить микроскопическим загрязнениям проникнуть внутрь корпуса, ускоряя дрейф частоты.

Как упаковка влияет на старение

Высококачественная хрустальная упаковка обеспечивает:

• Герметичное уплотнение
• Снижение внутреннего загрязнения
• Надежная механическая опора
• Защита от проникновения влаги
• Повышенная устойчивость к воздействию окружающей среды

И наоборот, упаковка низкого качества может создавать внутреннее напряжение или позволять загрязнениям со временем воздействовать на поверхность кристалла.

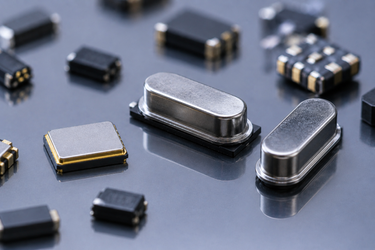

Распространенные технологии упаковки

Различные конструкции корпусов обеспечивают разный уровень устойчивости к старению:

Тип упаковки	Устойчивость к старению
Керамическая герметичная упаковка	Отлично
Металлическая герметичная упаковка	Отлично
Пластиковая формованная упаковка	Умеренный
Стандартный потребительский пакет	Основные

В промышленных, автомобильных и телекоммуникационных приложениях часто предпочтение отдается герметичным корпусам, поскольку они обеспечивают превосходную долговременную стабильность.

Характеристики старения часто определяются в процессе производства, задолго до того, как кристалл попадет к конечному потребителю.

Рабочая температура и уровень привода

Условия окружающей среды также играют значительную роль в определении особенностей старения.

Два наиболее влиятельных операционных фактора:

• Воздействие температуры
• Уровень кристаллического привода

Влияние температуры на старение

Повторяющиеся термические циклы вызывают механическое напряжение в кристаллической структуре. Со временем это напряжение приводит к дрейфу частоты.

Приложения, доступные для:

• Наружная среда
• Моторные отсеки автомобилей
• Промышленное оборудование
• Оборудование базовой станции

Часто возникают более серьезные проблемы, связанные со старением, из-за постоянных колебаний температуры.

Поддержание стабильные рабочие температурыПомогает повысить надежность кварцевого генератора и уменьшить долговременные отклонения частоты.

Влияние чрезмерного уровня привода

Уровень возбуждения — это количество энергии, подаваемой на кристалл во время колебаний.

Чрезмерные уровни нагрузки могут привести к:

• Ускоренный износ кристаллов
• Повышенный внутренний стресс
• Более высокие темпы старения
• Сокращенный срок службы компонентов

Инженерам всегда следует следовать рекомендациям производителя относительно технических характеристик привода.

Правильное проектирование схемы генератора может значительно снизить ненужную нагрузку на кристаллический резонатор и повысить общую стабильность.

Влияние старения на долговременную производительность системы

Изменения частоты, связанные со старением, могут показаться незначительными на начальном этапе тестирования, но они могут постепенно влиять на поведение системы в течение длительного периода эксплуатации.

Влияние на телекоммуникационные системы

Современные коммуникационные сети в значительной степени зависят от точных временных ориентиров.

Чрезмерное смещение частоты с течением времени может привести к:

• Ошибки синхронизации
• Увеличение потери пакетов
• Сниженное качество сигнала
• Нестабильность синхронизации сети

По мере ужесточения стандартов связи требования к стабильности генераторов продолжают ужесточаться.

Влияние на GPS и навигационные устройства

GPS-приемники рассчитывают информацию о местоположении на основе высокоточных измерений времени.

Когда частота генератора изменяется из-за старения:

• Точность позиционирования может снизиться
• Время получения сигнала может увеличиться
• Требования к калибровке системы могут возрасти

Хотя алгоритмы компенсации помогают смягчить эти эффекты, стабильность кристаллов остается критически важным фактором.

Промышленные приложения и приложения для Интернета вещей

В системах промышленной автоматизации и внедрения Интернета вещей точность синхронизации часто влияет на координацию работы системы.

Длительное старение может способствовать:

• Ошибки синхронизации датчиков
• Несоответствия во временных метках данных
• Запланированные сбои связи
• Снижение эффективности системы

Для устройств, рассчитанных на непрерывную работу в течение пяти-десяти лет, выбор кристаллов с низким уровнем старения приобретает все большее значение.

Старение не обязательно приводит к немедленным отказам, но может постепенно снижать запас производительности, изначально заложенный в систему.

Стратегии закупок B2B для обеспечения надежных кристаллов с длительным сроком службы

Для производителей оригинального оборудования, разработчиков аппаратного обеспечения и менеджеров по закупкам снижение риска старения начинается задолго до внедрения продукта.

Выбор правильного поставщика может оказать существенное влияние на долгосрочные характеристики продукции.

Оценка производственной экспертизы

При выборе кварцевых кристаллов следует отдавать предпочтение производителям, предлагающим:

• Проверенная история производства
• Передовое автоматизированное производство
• Процессы скрининга старения
• Возможности экологического тестирования
• Комплексные системы контроля качества

Производители с многолетним опытом часто обладают лучшим контролем производственных процессов и меньшей вариативностью между производственными партиями.

Внимательно изучите технические характеристики старения

Не следует сосредотачиваться исключительно на допуске на начальную частоту.

Оценить:

• Технические характеристики ежегодного старения
• Рейтинги стабильности температуры
• Рекомендации по уровню привода
• Технология упаковки
• Отчеты о результатах испытаний на надежность

Эти факторы позволяют получить более полную картину долгосрочной эффективности.

Приоритет отдается высококачественной хрустальной упаковке

Поскольку кристаллическая упаковка напрямую влияет на устойчивость к загрязнениям и поведение при старении, при принятии решений о поставках следует отдавать приоритет следующим аспектам:

• Герметичность уплотнения
• Проверенная технология упаковки
• Стандарты производства автомобильного класса
• Сертификаты надежности

Самый дешевый кристалл не всегда является наиболее экономически выгодным решением на протяжении всего срока службы изделия.

Работа с специалистами по управлению частотой

Поставщики, специализирующиеся на технологиях регулирования частоты, могут предоставить:

• Рекомендации, специфичные для конкретного приложения
• Поддержка сопоставления кристаллов
• Рекомендации по оптимизации осциллятора
• Экспертиза в области долгосрочной надежности

Эти ресурсы помогают снизить проектные риски и улучшить характеристики продукта на протяжении всего жизненного цикла эксплуатации.

Заключение

Старение кварцевых резонаторов — это естественное явление, которое постепенно влияет на частотные характеристики с течением времени. Такие факторы, как качество упаковки резонатора, рабочая температура, уровень возбуждения и производственные процессы, влияют на поведение при старении и долговременную стабильность частоты. Понимая эти механизмы и закупая компоненты у опытных производителей, инженеры могут значительно повысить надежность кварцевого генератора и минимизировать сдвиг частоты с течением времени.</p>

Обладая более чем 36-летним опытом в области технологий регулирования частоты, SJKКомпания SJK предлагает высокопроизводительные кварцевые резонаторы, генераторы, TCXO, VCXO, OCXO, а также специализированные решения для синхронизации в телекоммуникационной, автомобильной, промышленной и IoT-сферах. Если ваш проект требует использования высоконадежных компонентов управления частотой с низким уровнем износа, команда инженеров SJK готова поддержать ваши проектные задачи.

Часто задаваемые вопросы

Что такое старение кварцевых кристаллов?

Старение кварцевого кристалла — это постепенное изменение резонансной частоты кристалла с течением времени из-за внутренних физических и химических изменений внутри устройства.

Что влияет на скорость старения осциллятора?

На скорость старения генератора влияют качество упаковки кварцевого резонатора, методы герметизации, рабочая температура, уровень возбуждения и производственные процессы.

Почему важна долговременная стабильность частоты?

Долговременная стабильность частоты обеспечивает надежную синхронизацию, точное время и стабильную работу в системах связи, промышленного оборудования и навигации.

Как кристаллическая упаковка влияет на старение?

Высококачественная упаковка кристалла снижает загрязнение, проникновение влаги и механические нагрузки, помогая минимизировать дрейф частоты в течение всего срока службы изделия.

Можно ли полностью устранить сдвиг частоты во времени?

Нет. Сдвиг частоты со временем — естественная характеристика кварцевых кристаллов. Однако правильная конструкция и высококачественное производство могут значительно уменьшить эффекты старения.

В каких областях применения требуются кристаллы с низким временем старения?

В телекоммуникационной инфраструктуре, системах GPS, промышленной автоматизации, автомобильной электронике и высокоточном оборудовании для синхронизации времени обычно требуются кварцевые резонаторы с низким уровнем износа и высокой надежностью.
